Три кружка записали 2, 5 и 3 выполненных задания. Построим диаграмму, у которой высота действительно передаёт количество, а не украшает страницу.
Учителю: подготовка и план на 45 минут
Подготовьте компьютер, редактор, папку с правом записи, распечатку ученической части PDF, бумагу и ручку. Компилятор G++ с поддержкой C++17 и редактор. Сборка: g++ -std=c++17 -Wall -Wextra -pedantic main.cpp -o lesson. Запуск ./lesson в Linux/macOS или .\\lesson.exe в Windows (при сборке задайте -o lesson.exe). Для SVG нужен обычный браузер и отдельная папка с правом записи для каждого теста. Установку и проверку запуска учитель выполняет заранее. Все программы, данные и ожидаемые ответы даны; регистрация детей и интернет на занятии не нужны.
Уровень — начинающий программист, 7 класс. Предпосылки: ввод, if, цикл for, процедура с параметрами и SVG. В паре автор прогнозирует и вводит код, проверяющий ведёт журнал, затем роли меняются. Без компьютера выполните трассировку полного кода на бумаге и сопоставьте с готовыми результатами; учитель демонстрирует подготовленный запуск. Бумажный вариант не считается фактическим запуском ученика. Перед практикой учитель выдаёт готовый файл разобранного примера, чтобы дети тратили время на изменение и проверку, а не длинное перепечатывание. Матрица программы предназначена учителю.
| Минуты | Работа | Результат |
|---|---|---|
| 0–5 | Проблема | Вопрос и первое решение |
| 5–14 | Понятия и пример | Способ проверки |
| 14–25 | Практика 1 | Готовый продукт и проверка |
| 25–33 | Практика 2 | Перенос способа |
| 33–40 | Обсуждение | Аргумент и ограничение |
| 40–45 | Индивидуальная проверка | Самостоятельный ответ |
01. Проблемная ситуация
0–5 минут. Даны учебные количества 2, 5, 3. Автор рисует столбики высотой 40, 50, 60. Найдите нарушение: какое количество должно иметь самый высокий столбик? Выберите единый масштаб 20 единиц SVG на задание и запишите три высоты. Обсудите, почему красивый рисунок ещё не доказывает правильность.
02. Понятия и разобранный пример
5–14 минут: 4 минуты на понятия, 3 на пример, 2 на объяснение способа партнёру.
Один масштаб и общий нижний край
SVG — текстовое описание векторного рисунка. Координата x растёт вправо, y вниз. Нижний край всех столбиков равен 110, поэтому высота h=20·value, а верх y=110−h. При value=0 прямоугольник имеет нулевую высоту: это допустимый нулевой результат, не потерянные данные.
Процедура bar получает поток вывода, x и value. Она описывает один прямоугольник и не читает вход. Главная программа проверяет данные, открывает файл и вызывает процедуру. Передавать поток по ссылке позволяет писать в один общий файл. Цвет и ширина одинаковы, поэтому сравнение зависит только от значения.
Работающий проект включает контракт, код и доказательства проверки. Контракт здесь: три целых от 0 до 5; выход chart.svg размером 180×130, столбцы шириной 30 на x=20,70,120. При ошибке данных — error, запись нового файла не начинается. Старый chart.svg после ошибки не является результатом нового запуска: проверяйте в отдельной чистой папке.
Отступы набирайте обычными пробелами: 4 на уровень. При копировании с веб-страницы замените неразрывные пробелы обычными; полный код с обычными пробелами есть в PDF.

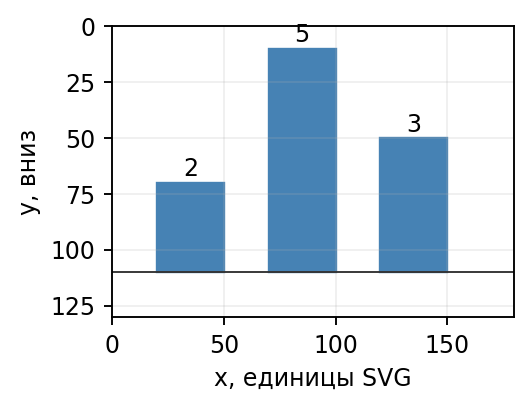

Для 2 5 3 высоты равны 40,100,60; y=70,10,50. Нижние края: 70+40=110,10+100=110,50+60=110. Компилируйте main.cpp, введите три числа, затем откройте chart.svg в браузере. Программа сообщает имя файла только после успешного закрытия.
| #include <iostream> #include <fstream> void bar(std::ostream& out, int x, int value) { int h = 20 * value; out << "<rect x='" << x << "' y='" << 110-h << "' width='30' height='" << h << "' fill='steelblue'/>\n"; } int main() { int a, b, c; if (!(std::cin >> a >> b >> c) || a < 0 || a > 5 || b < 0 || b > 5 || c < 0 || c > 5) { std::cout << "error\n"; return 0; } std::ofstream out("chart.svg"); if (!out) { std::cout << "file error\n"; return 0; } out << "<svg xmlns='http://www.w3.org/2000/svg' " "width='180' height='130'>\n"; bar(out, 20, a); bar(out, 70, b); bar(out, 120, c); out << "</svg>\n"; out.close(); std::cout << (out ? "chart.svg\n" : "file error\n"); } |
03. Практика 1. Проверяем материал
Три входа и протокол проекта
14–25 минут. Соберите проект из примера. Переименуйте рабочую папку, чтобы не спутать старый результат с новым.
| Ввод | Что проверить |
|---|---|
| 2 5 3 | h: 40,100,60; y: 70,10,50 |
| 0 0 0 | Три элемента rect высотой 0 |
| 5 5 5 | Три равных столбца высотой 100 |
| −1 2 3; 6 2 3; x | error; новый файл не создаётся |
2 минуты — прогноз таблицы; 4 — ввод и сборка; 3 — тесты и просмотр SVG как изображения и текста; 2 — взаимная защита. Продукт: исходник, три корректных SVG в разных папках и журнал четырёх групп тестов. Критерии: верные координаты, общий масштаб, обработка ошибки, объяснение роли процедуры.
Практика 1: разбор и критерии
В корректных файлах ровно три rect. Нулевая высота не видна, но элемент есть в тексте. Ошибочные входы печатают error до открытия файла. Если столбцы перевёрнуты, проверьте 110−h, а не 110+h. Ввод считается последовательностью трёх целых; дополнительные слова после них этот контракт не анализирует. Полный код находится в разобранном примере.
04. Практика 2. Перенос способа
Цикл вместо повторных вызовов
25–33 минуты. Перенесите проект на четыре столбца: данные 1,4,0,2, масштаб 15, нижняя линия 90, x=15+40·i при i=0…3, ширина 25, поле 180×110. Сначала прочитайте все четыре числа и проверьте диапазон 0…5; только затем создайте файл. Используйте цикл и массив из четырёх элементов. За 2 минуты вычислите координаты, за 4 доработайте код, за 2 проверьте. Критерии: 4 элемента, цикл, новая геометрия и защита ввода.
Практика 2: разбор и критерии
Высоты 15,60,0,30; y=75,30,90,60; x=15,55,95,135. Максимальный правый край 160 меньше 180. Максимальная высота 75 оставляет верхний отступ 15. Полный вариант ниже; массив здесь служит для сохранения уже проверенных входов.
| #include <iostream> #include <fstream> void bar(std::ostream& out, int x, int value) { int h=15*value; out << "<rect x='" << x << "' y='" << 90-h << "' width='25' height='" << h << "' fill='teal'/>\n"; } int main() { int values[4]; for (int i=0; i<4; ++i) { if (!(std::cin >> values[i]) || values[i]<0 || values[i]>5) { std::cout << "error\n"; return 0; } } std::ofstream out("chart.svg"); if (!out) { std::cout << "file error\n"; return 0; } out << "<svg xmlns='http://www.w3.org/2000/svg' " "width='180' height='110'>\n"; for (int i=0; i<4; ++i) bar(out,15+40*i,values[i]); out << "</svg>\n"; out.close(); std::cout << (out ? "chart.svg\n" : "file error\n"); } |
05. Обсуждение и границы вывода
33–40 минут. Первая пара защищает тезис «Достаточно открыть красивую диаграмму». Вторая предъявляет нулевой тест и текст SVG. За 2 минуты подготовьте доказательство, за 3 обменяйтесь возражениями, за 2 сформулируйте критерий готовности проекта. Можно ли сравнивать столбики, если каждому назначен свой масштаб?
Обсуждение: возможный вывод
Внешний вид не выявляет отсутствующий нулевой элемент и не гарантирует точный масштаб. Нужны изображение, координаты и тесты. Разные масштабы делают прямое сравнение высот неверным. Защита проекта опирается на контракт и проверку, а не на количество строк кода.
06. Индивидуальная проверка
40–45 минут. Для масштаба 12, нижнего края 80 и value=4 найдите h и y. Для x=145 и ширины 25 проверьте размещение в поле шириной 180. Назовите один граничный тест и объясните его цель. По баллу за каждый из четырёх элементов.
Индивидуальная проверка: ответ и критерии
h=48; y=32; правый край 170≤180, помещается; value=0 проверяет нулевую высоту (или value=5 — максимальную). 4 балла. При ошибке знака вернитесь к направлению оси y.
07. Соответствие исходной программе
Пункт программы → действие → результат
| Пункт программы | Действие ученика | Проверяемый результат |
|---|---|---|
| Повторение и обобщение: марафон | Разбирает пример и создаёт две подпрограммы | Исходники, прогнозы и протокол проверки |
| Составление и отладка программ | Сравнивает фактический результат с контрактом | Объяснение границ и самостоятельный ответ |
