Два домика имеют один принцип формы, но разные размеры. Как заменить два набора координат вызовами и доказать, что рисунок сохранился?
Учителю: подготовка и план на 45 минут
Подготовьте компьютер, рабочую папку с правом записи, редактор, распечатку ученической части PDF, бумагу и ручку. Локальный компилятор G++ с C++17 или настроенная учителем IDE; сборка g++ -std=c++17 -Wall -Wextra -pedantic main.cpp -o lesson. В Windows задайте lesson.exe. Запуск ./lesson в Linux/macOS, .\lesson.exe в Windows. Для урока 31 дополнительно обычный браузер: открывать локальный SVG, не C++-исходник. Все входы и ожидаемые результаты даны. Установку и проверку запуска учитель выполняет до занятия; детские аккаунты и интернет не нужны.
Уровень — начинающий программист, 7 класс. Предпосылки: void-процедуры, координаты SVG, строки и ofstream. В паре автор вводит и объясняет, проверяющий сопоставляет с прогнозом, затем роли меняются. Без компьютера трассируйте полный код на бумаге, отмечайте координаты по схеме и проверяйте готовые результаты; учитель демонстрирует заранее собранный пример. Бумажная трассировка не выдаётся за реальную компиляцию или запуск ученика. План 45 минут включает чтение, ввод, сборку и обсуждение. В графических задачах сначала прогноз, затем сравнение. Матрица программы предназначена учителю.
| Минуты | Работа | Результат |
|---|---|---|
| 0–5 | Проблема | Вопрос и первое решение |
| 5–14 | Понятия и пример | Способ проверки |
| 14–25 | Практика 1 | Готовый продукт и проверка |
| 25–33 | Практика 2 | Перенос способа |
| 33–40 | Обсуждение | Аргумент и ограничение |
| 40–45 | Индивидуальная проверка | Самостоятельный ответ |
01. Проблемная ситуация
За 5 минут сравните два дома: первый опора (10,10), ширина 20; второй (60,20), ширина 30. В обоих крыша занимает верхнюю половину квадратной рамки, стены — нижнюю. Вычислите вершины крыш и рамки стен до чтения кода.
02. Понятия и разобранный пример
5–14 минут: 4 минуты на понятия, 3 на пример, 2 на объяснение способа партнёру.
Относительные координаты вместо копий команд
Рефакторинг меняет организацию кода, сохраняя требуемый результат. Процедура house получает поток out, опору x,y, чётную ширину w и цвет стен. Рамка x…x+w,y…y+w; верх стен y+w/2, высота стен w/2; вершина крыши x+w/2,y. Вызовы ниже используют только допустимые заранее заданные значения.
Ссылка std::ostream& передаёт в процедуру существующий поток файла: его нельзя просто копировать, как число. const std::string& позволяет читать строку цвета без её изменения. Эти записи даны как готовый интерфейс: для работы достаточно понимать, что процедура пишет в тот же открытый out.
SVG — текст с векторными фигурами, его открывают браузером. Файл сохраняется в рабочей папке, исходник .cpp открывают редактором. Цвета в уроке заданы константами, пользовательский текст в XML не вставляется. Наличие файла ещё не проверка рисунка: нужны рамки, цвета, число элементов и отсутствие обрезания.
Отступы набирайте обычными пробелами: 4 на уровень. При копировании с веб-страницы замените неразрывные пробелы обычными; полный код с обычными пробелами есть в PDF.

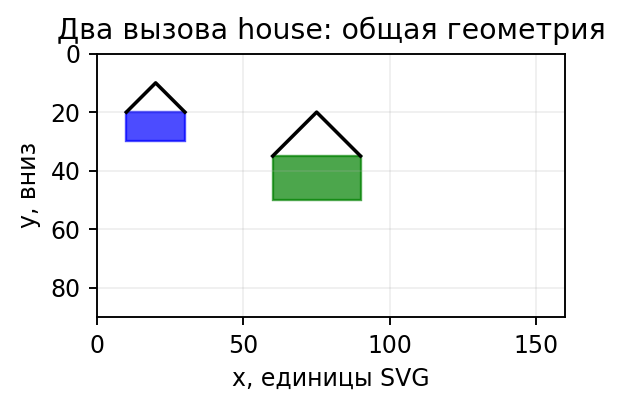

Первый дом: стены (10,20), ширина 20, высота 10; вершина (20,10). Второй: стены (60,35), ширина 30, высота 15; вершина (75,20). Полная рамка второго заканчивается (90,50). Оба внутри 160×90. Код создаёт houses.svg.
| #include <fstream> #include <string> void house(std::ostream& out, int x, int y, int w, const std::string& color) { out << "<rect x='" << x << "' y='" << y + w / 2 << "' width='" << w << "' height='" << w / 2 << "' fill='" << color << "'/>\n"; out << "<polyline points='" << x << "," << y + w / 2 << " " << x + w / 2 << "," << y << " " << x + w << "," << y + w / 2 << "' fill='none' stroke='black'/>\n"; } int main() { std::ofstream out("houses.svg"); out << "<svg xmlns='http://www.w3.org/2000/svg' " "width='640' height='360' viewBox='0 0 160 90'>\n"; house(out, 10, 10, 20, "blue"); house(out, 60, 20, 30, "green"); out << "</svg>\n"; } |
03. Практика 1. Проверяем материал
Третий дом одним вызовом
14–25 минут. Добавьте дом В только вызовом процедуры. Сохраните прежние два вызова и одно определение house.
| Дом | Опора, ширина, цвет |
|---|---|
| А | 10,10,20,blue |
| Б | 60,20,30,green |
| В | 110,10,40,red |
2 минуты — рамка В; 4 — программа; 3 — запуск и открытие SVG; 2 — сравнение с прогнозом. Продукт: .cpp, SVG и три строки проверки. Критерии: три дома, одно тело процедуры, красный В полностью внутри, старые дома не изменились.
Практика 1: разбор и критерии
У В стены x=110…150,y=30…50; вершина (130,10). В XML три rect и три polyline. Правый край 150<160, низ 50<90. Просто уменьшить масштаб просмотра не исправляет обрезание координатами SVG.
| #include <fstream> #include <string> void house(std::ostream& out, int x, int y, int w, const std::string& color) { out << "<rect x='" << x << "' y='" << y + w / 2 << "' width='" << w << "' height='" << w / 2 << "' fill='" << color << "'/>\n"; out << "<polyline points='" << x << "," << y + w / 2 << " " << x + w / 2 << "," << y << " " << x + w << "," << y + w / 2 << "' fill='none' stroke='black'/>\n"; } int main() { std::ofstream out("houses.svg"); out << "<svg xmlns='http://www.w3.org/2000/svg' " "width='640' height='360' viewBox='0 0 160 90'>\n"; house(out, 10, 10, 20, "blue"); house(out, 60, 20, 30, "green"); house(out, 110, 10, 40, "red"); out << "</svg>\n"; } |
04. Практика 2. Перенос способа
Новое окно — расширение, а не сохранение прежнего рисунка
25–33 минуты. Отдельный новый вариант: один зелёный дом с опорой (20,15), w=40. Добавьте белое квадратное окно: x+w/4,y+5w/8, сторона w/4. За 2 минуты найдите его координаты; за 4 измените только тело и вызов; за 2 откройте файл и проверьте окно внутри стен. Критерии: окно задаётся относительно опоры, ширина участвует в размере, старые две фигуры дома сохранены.
Практика 2: разбор и критерии
Стены x20…60,y35…55; окно x30…40,y40…50, сторона 10. Оно полностью внутри стен. Код p2 — новый полный исходник, заменяющий прежний, не приписка после второго main. Добавление окна меняет требуемый рисунок, значит это расширение после проверенного рефакторинга.
| #include <fstream> #include <string> void house(std::ostream& out, int x, int y, int w, const std::string& color) { out << "<rect x='" << x << "' y='" << y + w / 2 << "' width='" << w << "' height='" << w / 2 << "' fill='" << color << "'/>\n"; out << "<polyline points='" << x << "," << y + w / 2 << " " << x + w / 2 << "," << y << " " << x + w << "," << y + w / 2 << "' fill='none' stroke='black'/>\n"; out << "<rect x='" << x + w / 4 << "' y='" << y + 5 * w / 8 << "' width='" << w / 4 << "' height='" << w / 4 << "' fill='white'/>\n"; } int main() { std::ofstream out("houses.svg"); out << "<svg xmlns='http://www.w3.org/2000/svg' " "width='640' height='360' viewBox='0 0 160 90'>\n"; house(out, 20, 15, 40, "green"); out << "</svg>\n"; } |
05. Обсуждение и границы вывода
33–40 минут. Достаточно ли меньшего количества строк для удачного рефакторинга? Защитите проверку по старым домам; возразите против «похожего» рисунка без координат; назовите новый тест для будущей ширины 40.
Обсуждение: возможный вывод
Проверяют сохранение рамок, цветов и порядка примитивов старых вызовов. Новое окно отдельно проверяется на вложенность. Копирование только двух готовых SVG-картинок не демонстрирует параметризованную процедуру. Команды остаются в одном теле, данные вызовов различаются.
06. Индивидуальная проверка
40–45 минут. Для house(out,80,5,40,"blue") назовите вершину крыши, верх стен, правый и нижний края. По одному баллу за величину; исходный дом без окна.
Индивидуальная проверка: ответ и критерии
Вершина (100,5), верх стен y=25, правый край x=120, нижний y=45. Четыре верных элемента — 4 балла.
07. Соответствие исходной программе
Пункт программы → действие → результат
| Пункт программы | Действие ученика | Проверяемый результат |
|---|---|---|
| Процедуры с параметрами. Рефакторинг | Собрать SVG из параметризованной процедуры и проверить рамки, цвета и отдельное расширение рисунка. | Самостоятельный продукт и тесты, описанные в практиках |
| Составлять и отлаживать простые диалоговые программы | Сверяет прогноз с фактическим запуском; объясняет ошибочный вариант | Журнал тестов и индивидуальный ответ по критериям |
Источники и права на изображения
Тексты, учебные данные, реплики, программы и схемы подготовлены для уроков портала «Школы России». Числовые серии — учебные модели, не результаты проведённых классом опытов. Схемы авторские, сторонние фотографии не используются. Методические ссылки приведены для учителя; ученик получает все материалы здесь. Проверка первичных источников: 17.10.2026.
