Вместо круга вышел овал, а поверх линии оказалась синяя заливка. Какие свойства фигуры и порядок записи определяют результат?
Учителю: подготовка и план на 45 минут
Подготовьте компьютер, рабочую папку с правом записи, редактор, распечатку ученической части PDF, бумагу и ручку. Локальный компилятор G++ с C++17 или настроенная учителем IDE; сборка g++ -std=c++17 -Wall -Wextra -pedantic main.cpp -o lesson. В Windows задайте lesson.exe. Запуск ./lesson в Linux/macOS, .\lesson.exe в Windows. Для 20–22 дополнительно обычный браузер: открывать локальный SVG, не C++-исходник. Все входы и ожидаемые результаты даны. Установку и проверку запуска учитель выполняет до занятия; детские аккаунты и интернет не нужны.
Уровень — начинающий программист, 7 класс. Предпосылки: запись SVG из C++, координаты и прямоугольная сетка. В паре автор вводит и объясняет, проверяющий сопоставляет с прогнозом, затем роли меняются. Без компьютера трассируйте полный код на бумаге, отмечайте координаты по схеме и проверяйте готовые результаты; учитель демонстрирует заранее собранный пример. Бумажная трассировка не выдаётся за реальную компиляцию или запуск ученика. План 45 минут включает чтение, ввод, сборку и обсуждение. В графических задачах сначала прогноз, затем сравнение. Матрица программы предназначена учителю.
| Минуты | Работа | Результат |
|---|---|---|
| 0–5 | Проблема | Вопрос и первое решение |
| 5–14 | Понятия и пример | Способ проверки |
| 14–25 | Практика 1 | Готовый продукт и проверка |
| 25–33 | Практика 2 | Перенос способа |
| 33–40 | Обсуждение | Аргумент и ограничение |
| 40–45 | Индивидуальная проверка | Самостоятельный ответ |
01. Проблемная ситуация

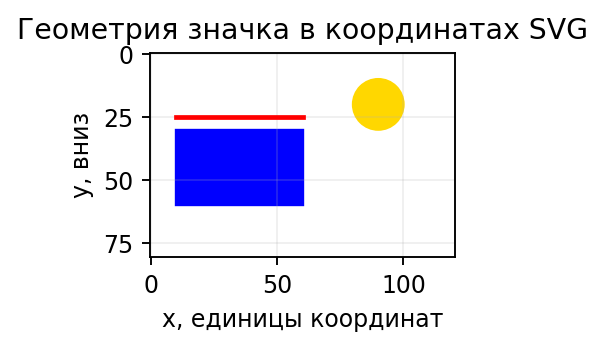

Для значка нужны корпус 10…60 по x,30…60 по y; круг с центром(90,20), радиусом 10; красная линия от(10,25)до(60,25). На сетке 120×80 найдите рамку круга и назовите, что изменится при радиусе 15. Отличайте радиус от диаметра.
02. Понятия и разобранный пример
5–14 минут: 4 минуты на понятия, 3 на пример, 2 на объяснение способа партнёру.
Размеры примитивов в SVG
rect задаётся левым верхним углом и размерами, а не двумя противоположными углами: x=10, width=50 означает правую границу 60. circle задаётся центром cx, cy и радиусом r; при r=10 диаметр 20. ellipse имеет разные радиусы rx, ry и при их неравенстве не является кругом.
line соединяет x1, y1 и x2, y2; stroke задаёт цвет линии, stroke-width — толщину. У заполненного rect или circle цвет задаёт fill. Фигуры рисуются в порядке записи: более поздняя заливка может закрыть предыдущую. SVG в данном примере — векторный формат; его границы непрерывны, поэтому не переносите без оговорки правило включённых пиксельных концов Pillow.
Файл badge.svg записывается полностью стандартным C++ через fstream. Соберите исходник с -std=c++17 и запустите в папке с правом записи, затем откройте SVG в браузере. Одна внутренняя единица здесь показывается как 3 экранных единицы. Исходный шаблон содержит все атрибуты; внешние библиотеки и интернет не нужны.
Отступы набирайте обычными пробелами: 4 на уровень. При копировании с веб-страницы замените неразрывные пробелы обычными; полный код с обычными пробелами есть в PDF.
Корпус имеет ширину 50 и высоту 30. Рамка круга: x=80…100, y=10…30. Красная линия y=25 не пересекает корпус, верх которого 30. Точки(20,40),(90,20),(20,25) соответственно синие, золотистые и красные.
| #include <fstream> int main() { std::ofstream out("badge.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="360" height="240" viewBox="0 0 120 80"> <rect width="120" height="80" fill="white"/> <rect x="10" y="30" width="50" height="30" fill="blue"/> <circle cx="90" cy="20" r="10" fill="gold"/> <line x1="10" y1="25" x2="60" y2="25" stroke="red" stroke-width="2"/> </svg> )SVG"; return 0; } |
03. Практика 1. Проверяем материал
Увеличиваем круг и проверяем рамку
14–25 минут. Новое условие увеличивает круг и смещает его центр. Перед запуском вычислите рамку и диаметр.
| Параметр | Новый вариант |
|---|---|
| Центр круга | (90,25) |
| Радиус | 15 |
| Корпус и линия | Без изменений |
| Файл | badge-big.svg |
2 минуты — расчёт, 4 — изменение исходника и сборка, 3 — просмотр, 2 — объяснение партнёру. Продукт — полный C++-файл, badge-big.svg и рамка с единицами SVG. Критерии: центр, радиус, вычисленная рамка, отсутствие обрезания в 120×80.
Практика 1: разбор и критерии
Рамка x=75…105, y=10…40, диаметр 30. Все границы внутри 120×80. Если заменить только cx/cy, радиус останется 10; если использовать r=30, диаметр будет 60. Полный новый вариант:
| #include <fstream> int main() { std::ofstream out("badge-big.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="360" height="240" viewBox="0 0 120 80"> <rect width="120" height="80" fill="white"/> <rect x="10" y="30" width="50" height="30" fill="blue"/> <circle cx="90" cy="25" r="15" fill="gold"/> <line x1="10" y1="25" x2="60" y2="25" stroke="red" stroke-width="2"/> </svg> )SVG"; return 0; } |
04. Практика 2. Перенос способа
Переставляем слои пересекающихся фигур
25–33 минуты. Новая линия проходит по y=45 и пересекает корпус. Нужны два файла: front.svg с красной линией поверх синего корпуса и back.svg с линией под корпусом. Круг исходного примера сохраните. Самостоятельно измените координату и порядок записи. Предскажите цвет(20,45) в обоих случаях. Критерии: одна геометрия, разный порядок, правильные прогнозы.
Практика 2: разбор и критерии
В front.svg линия записана после корпуса и точка красная; в back.svg — перед корпусом и точка синяя. Две полные программы получаются из следующего кода: для back.svg перенесите строку rect корпуса после строки line и измените только имя файла. Полные версии ниже даны обе.
| #include <fstream> int main() { std::ofstream out("front.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="360" height="240" viewBox="0 0 120 80"> <rect width="120" height="80" fill="white"/> <rect x="10" y="30" width="50" height="30" fill="blue"/> <circle cx="90" cy="20" r="10" fill="gold"/> <line x1="10" y1="45" x2="60" y2="45" stroke="red" stroke-width="2"/> </svg> )SVG"; return 0; } |
Второй отдельный исходник для back.svg:
| #include <fstream> int main() { std::ofstream out("back.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="360" height="240" viewBox="0 0 120 80"> <rect width="120" height="80" fill="white"/> <circle cx="90" cy="20" r="10" fill="gold"/> <line x1="10" y1="45" x2="60" y2="45" stroke="red" stroke-width="2"/> <rect x="10" y="30" width="50" height="30" fill="blue"/> </svg> )SVG"; return 0; } |
05. Обсуждение и границы вывода
33–40 минут. Достаточно ли смотреть только на число фигур? Приведите ошибку радиуса и ошибку порядка, при которых фигур по-прежнему три. Предложите совместную геометрическую и цветовую проверку.
Обсуждение: возможный вывод
Три фигуры могут иметь неверные размеры или перекрывать друг друга. Проверяют параметры, рамки и внутренние контрольные точки. Точки на самой сглаженной границе для сравнения цветов неудобны; выбирайте внутренние области и середину достаточно толстой линии.
06. Индивидуальная проверка
40–45 минут. Для circle с центром(40,30)и r=7 назовите диаметр и рамку. Для rect x=5, y=8, width=20, height=12 назовите правую и нижнюю границы. Четыре критерия: диаметр, рамка круга, правый и нижний края.
Индивидуальная проверка: ответ и критерии
Диаметр 14; x=33…47, y=23…37; правый край прямоугольника 25, нижний 20. По 1 баллу за каждый критерий.
07. Соответствие исходной программе
Пункт программы → действие → результат
| Пункт программы | Действие ученика | Проверяемый результат |
|---|---|---|
| Линии, прямоугольники, окружности | Записывает основные фигуры SVG из C++ | Три примитива с проверенными размерами |
| Линии и замкнутые фигуры | Меняет порядок наложения | Два файла и прогноз контрольной точки |
