У сетки 6 столбцов, но ячейки с номером 6 нет. Создадим изображение, где каждая координата проверяется по клеткам.
Учителю: подготовка и план на 45 минут
Подготовьте компьютер, рабочую папку с правом записи, редактор, распечатку ученической части PDF, бумагу и ручку. Локальный компилятор G++ с C++17 или настроенная учителем IDE; сборка g++ -std=c++17 -Wall -Wextra -pedantic main.cpp -o lesson. В Windows задайте lesson.exe. Запуск ./lesson в Linux/macOS, .\lesson.exe в Windows. Для 20–22 дополнительно обычный браузер: открывать локальный SVG, не C++-исходник. Все входы и ожидаемые результаты даны. Установку и проверку запуска учитель выполняет до занятия; детские аккаунты и интернет не нужны.
Уровень — начинающий программист, 7 класс. Предпосылки: структура C++, сборка программы и вывод текста. В паре автор вводит и объясняет, проверяющий сопоставляет с прогнозом, затем роли меняются. Без компьютера трассируйте полный код на бумаге, отмечайте координаты по схеме и проверяйте готовые результаты; учитель демонстрирует заранее собранный пример. Бумажная трассировка не выдаётся за реальную компиляцию или запуск ученика. План 45 минут включает чтение, ввод, сборку и обсуждение. В графических задачах сначала прогноз, затем сравнение. Матрица программы предназначена учителю.
| Минуты | Работа | Результат |
|---|---|---|
| 0–5 | Проблема | Вопрос и первое решение |
| 5–14 | Понятия и пример | Способ проверки |
| 14–25 | Практика 1 | Готовый продукт и проверка |
| 25–33 | Практика 2 | Перенос способа |
| 33–40 | Обсуждение | Аргумент и ограничение |
| 40–45 | Индивидуальная проверка | Самостоятельный ответ |
01. Проблемная ситуация
Пиксельную модель 6×5 предлагают завершить чёрной клеткой(6,5). Другой вариант —(5,4). Начертите сетку, подпишите нулевые индексы и отметьте правильную клетку. Объясните, почему увеличение картинки не добавляет новых исходных клеток.
02. Понятия и разобранный пример
5–14 минут: 4 минуты на понятия, 3 на пример, 2 на объяснение способа партнёру.
Пиксельная модель и векторный файл SVG
В растровом изображении пиксели образуют сетку. Для модели 6×5 допустимы столбцы x=0…5, строки y=0…4; начало вверху слева, y растёт вниз. На этом уроке C++ записывает SVG: каждую клетку изображаем прямоугольником 1×1. Это векторный файл с пиксельной моделью, не растровый PNG и не библиотечная команда putpixel. Различие формата и изображённой сетки сохраняем явно.
viewBox="0 0 6 5" задаёт внутренние координаты; width=300, height=250 увеличивают каждую учебную клетку до квадрата 50×50 экранных единиц. Белый фон рисуется первым, цветные клетки — после него. У rect координаты x, y задают левый верхний угол, width и height — размеры. Прямоугольник с x=6 целиком вне внутренней области.
Заголовок fstream и std::ofstream позволяют записать текст в pixels.svg в рабочей папке. R"SVG(... )SVG" — многострочный строковый литерал C++; содержимое между разделителями — данные SVG. Не заменяйте прямые кавычки типографскими. После сборки и запуска откройте файл в обычном браузере локально, например через «Открыть файл». Сеть, аккаунты и отдельная графическая библиотека не нужны. Терминал ничего не печатает: продукт находится в файле.
Отступы набирайте обычными пробелами: 4 на уровень. При копировании с веб-страницы замените неразрывные пробелы обычными; полный код с обычными пробелами есть в PDF.

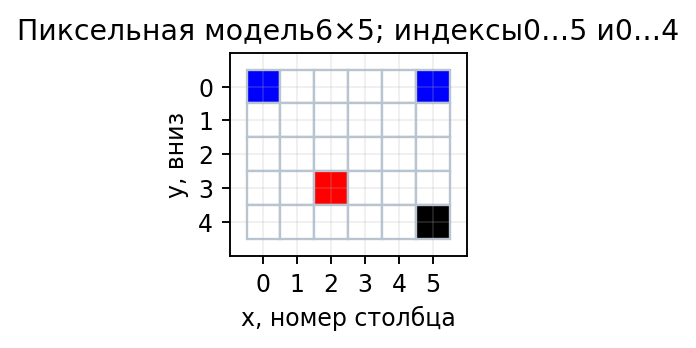

Четыре rect задают клетки(0,0),(5,0),(2,3),(5,4). Первые две синие, третья красная, последняя чёрная. Исходных клеток 30, цветных 4, белых 26. Имя файла находится в строке std::ofstream; SVG не является C++-кодом внутри литерала.
| #include <fstream> int main() { std::ofstream out("pixels.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="300" height="250" viewBox="0 0 6 5" shape-rendering="crispEdges"> <rect width="6" height="5" fill="white"/> <rect x="0" y="0" width="1" height="1" fill="blue"/> <rect x="5" y="0" width="1" height="1" fill="blue"/> <rect x="2" y="3" width="1" height="1" fill="red"/> <rect x="5" y="4" width="1" height="1" fill="black"/> </svg> )SVG"; return 0; } |
03. Практика 1. Проверяем материал
Новая карта четырёх цветных клеток
14–25 минут. Сохраните новый исходник для practice.svg. Измените четыре rect по таблице, не меняя размеры фоновой сетки.
| Цвет | Клетка новой карты |
|---|---|
| blue | (1,1) и(4,1) |
| red | (2,4) |
| black | (0,3) |
2 минуты — клеточный прогноз, 4 — изменение и сборка, 3 — открытие SVG и сравнение, 2 — журнал. На бумаге подпишите минимум один край и направление y. Продукт — исходник, SVG и отмеченные четыре клетки. Критерии: правильный формат файла, четыре цвета и координаты, границы сетки, объяснение увеличения.
Практика 1: разбор и критерии
Красная клетка во второй карте находится в последней строке, но не в последнем столбце; чёрная — в первом столбце строки 3. После изменения имени в ofstream новый файл practice.svg нужно открыть отдельно, а не смотреть старый pixels.svg. Полное решение:
| #include <fstream> int main() { std::ofstream out("practice.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="300" height="250" viewBox="0 0 6 5" shape-rendering="crispEdges"> <rect width="6" height="5" fill="white"/> <rect x="1" y="1" width="1" height="1" fill="blue"/> <rect x="4" y="1" width="1" height="1" fill="blue"/> <rect x="2" y="4" width="1" height="1" fill="red"/> <rect x="0" y="3" width="1" height="1" fill="black"/> </svg> )SVG"; return 0; } |
04. Практика 2. Перенос способа
Горизонтальное отражение сетки
25–33 минуты. Перенос: отразите вторую карту горизонтально. В сетке из 6 столбцов формула x′=5−x, y′=y. Сначала заполните четыре новые координаты, затем самостоятельно создайте mirror.svg. Критерии: отражение, а не сдвиг; сохранены цвета и строки; все клетки допустимы.
Практика 2: разбор и критерии
Синие(4,1) и(1,1), красная(3,4), чёрная(5,3). Последний столбец 5 переходит в 0, а 0 — в 5. Формула 6−x ошибочна: при x=0 даёт недопустимый 6. Код:
| #include <fstream> int main() { std::ofstream out("mirror.svg"); out << R"SVG(<svg xmlns="http://www.w3.org/2000/svg" width="300" height="250" viewBox="0 0 6 5" shape-rendering="crispEdges"> <rect width="6" height="5" fill="white"/> <rect x="4" y="1" width="1" height="1" fill="blue"/> <rect x="1" y="1" width="1" height="1" fill="blue"/> <rect x="3" y="4" width="1" height="1" fill="red"/> <rect x="5" y="3" width="1" height="1" fill="black"/> </svg> )SVG"; return 0; } |
05. Обсуждение и границы вывода
33–40 минут. Можно ли назвать файл pixels.svg растровым только потому, что в нём показана сетка? Сравните формат хранения, исходную модель и размер показа. Объясните, что изменится при увеличении width до 600 и height до 500.
Обсуждение: возможный вывод
Файл остаётся векторным, содержит описания прямоугольников. Модель остаётся 6×5, каждая клетка будет показана как 100×100; новых исходных клеток не появится. Пиксель экрана, учебная клетка и элемент SVG — разные понятия, даже когда рисунок выглядит клеточным.
06. Индивидуальная проверка
40–45 минут. Для сетки 9×4 назовите правую нижнюю клетку, число клеток и формулу отражения x. Объясните, почему x=9 недопустим как индекс. Четыре критерия по 1 баллу.
Индивидуальная проверка: ответ и критерии
(8,3),36 клеток, x′=8−x. Индексы начинаются с 0, девятый столбец имеет номер 8, а не 9.
07. Соответствие исходной программе
Пункт программы → действие → результат
| Пункт программы | Действие ученика | Проверяемый результат |
|---|---|---|
| Система координат, управление пикселями | Задаёт цветные клетки в пиксельной модели SVG | Изображение 6×5 и проверенные индексы |
| Изменение координат | Отражает клеточную карту | Сохранены строки и допустимые границы |
Источники и права на изображения
- Исходная программа курса
- W3C SVG2: координатные системы и viewBox
- C++: строковые литералы
- C++: файловые потоки
Тексты, учебные данные, реплики, программы и схемы подготовлены для уроков портала «Школы России». Числовые серии — учебные модели, не результаты проведённых классом опытов. Схемы авторские, сторонние фотографии не используются. Методические ссылки приведены для учителя; ученик получает все материалы здесь. Проверка первичных источников: 17.10.2026.
