Большое изображение не всегда содержит больше деталей. Научимся различать увеличение, реальный размер и условности учебного рисунка.
Учителю: подготовка и план на 45 минут
Распечатка схемы, линейка, тетрадь. Дополнительно учитель может показать заранее подготовленный фиксированный препарат кожицы лука и световой микроскоп; основной вариант полностью выполняется по схемам без прибора. Микроскоп переносит учитель, поддерживая основание и штатив. Работа по инструкции конкретного прибора: начать с малого объектива; наблюдая сбоку, исключить касание стекла; на большом увеличении пользоваться точной фокусировкой. Не направлять зеркало на солнце. Повреждённые стекла не трогать руками; сообщить учителю. Препарат готовит учитель заранее, дети не работают с лезвиями и красителями. Интернет, регистрация и аккаунты детям не нужны.
Уровень — начинающий исследователь, 7 класс. Предпосылки: понятие клетки, длина и единицы мм/мкм. Все наблюдения и числовые серии учебные; не выдавать работу по рисунку за реальное микроскопирование или проведённый эксперимент. В паре один описывает, второй проверяет по данным; затем меняются. Подготовка оборудования выполняется до урока. Матрица программы предназначена учителю.
| Минуты | Работа | Результат |
|---|---|---|
| 0–5 | Проблема | Вопрос и первое решение |
| 5–14 | Понятия и пример | Способ проверки |
| 14–25 | Практика 1 | Готовый продукт и проверка |
| 25–33 | Практика 2 | Перенос способа |
| 33–40 | Обсуждение | Аргумент и ограничение |
| 40–45 | Индивидуальная проверка | Самостоятельный ответ |
01. Проблемная ситуация
0–5 минут. Одну фотографию клетки увеличили на экране вдвое. Стала ли клетка крупнее? Появились ли новые детали, которых не было в исходном снимке? Запишите два отдельных ответа.
02. Понятия и разобранный пример
5–14 минут: 4 минуты на понятия, 3 на пример, 2 на объяснение способа партнёру.
Увеличение и масштаб
Общее оптическое увеличение школьного составного микроскопа равно увеличению окуляра, умноженному на увеличение объектива: 10×40=400 раз. Увеличение делает изображение крупнее. Разрешение — способность различать близкие детали отдельно; цифровое растягивание готового снимка само по себе не добавляет новых деталей.
Масштабная линейка связывает длину на изображении с реальным размером. Если линейка 50 мкм занимает 100 условных единиц рисунка, а клетка — 400, длина клетки 400/100×50=200 мкм=0.20 мм. При равномерном изменении размера картинки обе длины меняются одинаково, отношение сохраняется. Одна надпись «400×» без размера печати недостаточна для измерения по распечатке.

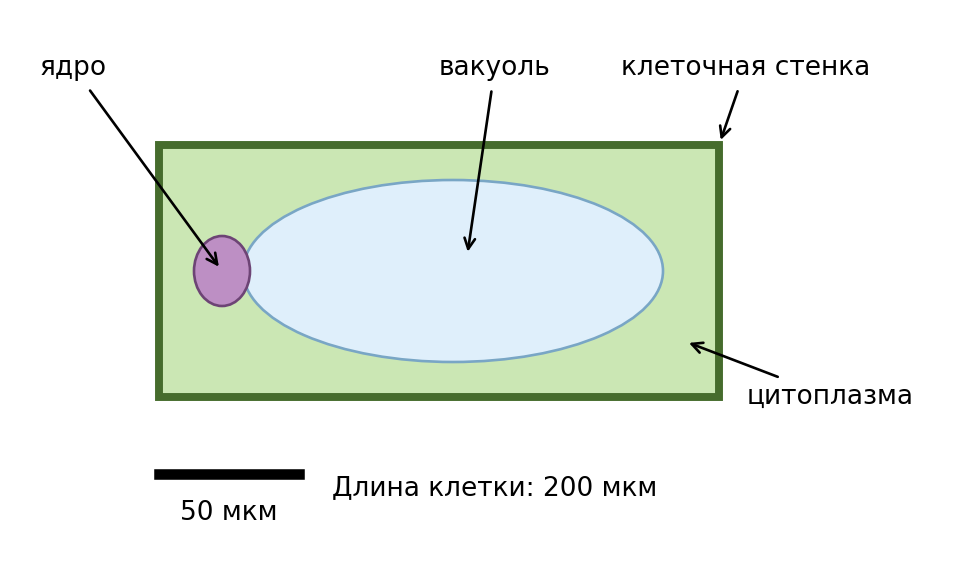

На схеме растительной клетки подписаны клеточная стенка, цитоплазма, крупная центральная вакуоль и ядро. Это условная модель, не микрофотография; видимость структур в настоящем препарате зависит от объекта, фокусировки и окраски. Не дорисовывайте органоиды, которых не различили. Хлоропласты характерны не для каждой растительной клетки; в бесцветной кожице луковицы их обычно не наблюдают.
Работайте по подписям и масштабу; рисунки условные и не заменяют запись реального наблюдения.
Окуляр 10×, объектив 4×: 40×. После перехода на 10×: 100×. На нашей схеме длина клетки вчетверо больше линейки 50 мкм: 200 мкм. Если картинку уменьшить наполовину, отношение 4 останется тем же, реальная длина не изменится.
03. Практика 1. Проверяем материал
Читаем схему клетки
14–25 минут. Работайте по подписанной схеме и числовым карточкам. Линейка на экране не обязана совпадать с миллиметрами карточек.
| Карточка | Данные для расчёта |
|---|---|
| А | Окуляр 10×, объектив 4× |
| Б | Окуляр 10×, объектив 40× |
| В | Клетка 60 мм на листе; линейка 15 мм = 50 мкм |
| Г | Клетка 45 мм на листе; линейка 15 мм = 50 мкм |
2 минуты — найдите четыре структуры на схеме; 3 — рассчитайте А и Б; 3 — размеры В и Г в мкм и мм; 3 — подпишите рисунок и укажите, что это модель. Критерии: четыре верные подписи, произведение увеличений, отношение длин, единицы и ограничение схемы.
Практика 1: разбор и критерии
А: 40×; Б: 400×. В: 60/15×50=200 мкм=0.20 мм. Г: 45/15×50=150 мкм=0.15 мм. Стенка ограничивает клетку снаружи; цитоплазма — тонкий слой внутри; крупная вакуоль занимает центральную область; ядро показано сбоку. По одному баллу за четыре критерия; рисунок не доказывает реальную видимость органоидов.
04. Практика 2. Перенос способа
Оформляем протокол наблюдения
25–33 минуты. Дана учебная запись наблюдения фиксированного препарата кожицы лука: «Окуляр 10×, объектив 10×. Видны вытянутые соседние клетки и их стенки. В одной клетке различается округлое тело у края; окраска и масштаб не указаны». За 2 минуты отделите наблюдения от предположений, за 3 составьте протокол (объект, увеличение, что видно, чего не знаем), за 3 объясните, какие данные нужны для длины клетки. Не объявляйте округлое тело ядром без дополнительной проверки.
Практика 2: разбор и критерии
Объект — фиксированный препарат кожицы лука, увеличение 100×. Видны вытянутые клетки, стенки и округлое тело у края одной клетки. Это может быть ядро, но запись не подтверждает идентификацию; нужны условия препарата/окраски и проверка фокуса. Для размера нужна калибровка или масштабная линейка; по одному увеличению без параметров изображения размер не определяют. Критерии: протокол, различение наблюдения и гипотезы, честное отсутствие размера.
05. Обсуждение и границы вывода
33–40 минут. Ученик предлагает всегда начинать с самого сильного объектива и дорисовать все структуры учебника. За 2 минуты назовите два риска, за 3 предложите правильную последовательность, за 2 сформулируйте правило научного рисунка.
Обсуждение: возможный вывод
Начинают с малого увеличения, находят и центрируют объект, затем по инструкции прибора переходят к большему. На большом увеличении поле зрения меньше; объектив может повредить препарат при неверной фокусировке. Рисуют только различимое, подписывают объект и увеличение, масштаб дают при калибровке. Неизвестное отмечают как неизвестное, а не заполняют памятью из учебника.
06. Индивидуальная проверка
40–45 минут. Окуляр 10×, объектив 20×. На изображении клетка 48 мм, линейка 12 мм обозначает 30 мкм. Найдите общее увеличение, длину клетки в мкм и мм; объясните, что изменится при двукратном цифровом увеличении. Четыре балла.
Индивидуальная проверка: ответ и критерии
200×; 48/12×30=120 мкм; 0.12 мм; клетка и масштаб на экране удвоятся, но отношение и оценённый размер сохранятся, новых исходных деталей не появится. По баллу за каждый пункт.
07. Соответствие исходной программе
Пункт программы → действие → результат
| Пункт программы | Действие ученика | Проверяемый результат |
|---|---|---|
| Правила микроскопии и оформление результатов | Читаем схему клетки | Определить общее увеличение, оценить размер клетки по масштабной линейке и оформить наблюдение без выдуманных деталей. |
| Самостоятельная проверка результата | Оформляем протокол наблюдения | Обоснованный ответ и исправление ошибки |
Источники и права на изображения
Тексты, учебные данные, реплики, программы и схемы подготовлены для уроков портала «Школы России». Числовые серии — учебные модели, не результаты проведённых классом опытов. Схемы авторские, сторонние фотографии не используются. Методические ссылки приведены для учителя; ученик получает все материалы здесь. Проверка первичных источников: 18.10.2026.
